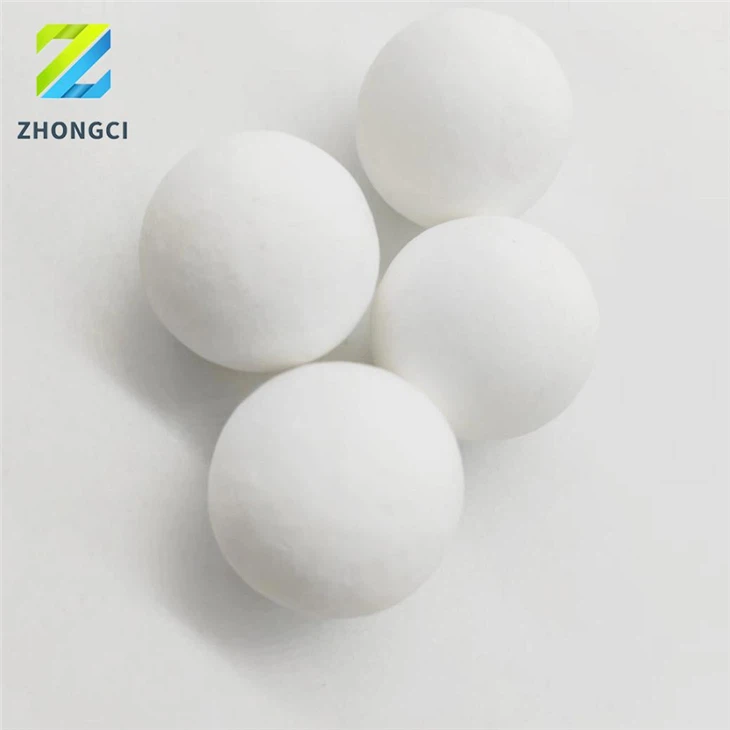

Cyfryngau Malu 80% 30mm 40mm 50mm 60mm Alwminiwm Ocsid Al2O3 Peli Ceramig Alwmina ar gyfer Melin Bêl
Mae gan y bêl alwmina 80% sy'n gwrthsefyll traul microcrystalline a gynhyrchir gan ddeunyddiau cerameg Zhongci berfformiad da wrth falu Feldspar, Clai ac ati, yn gyfrwng malu o ansawdd uchel wedi'i wneud o ddeunydd gradd uchel dethol, technoleg mowldio uwch ac wedi'i galchynnu mewn odyn twnnel tymheredd uchel. Yn meddu ar ddwysedd uchel, caledwch uchel, traul isel, sefydlogrwydd seismig da ac ymwrthedd cyrydiad da, y cynhyrchion yw'r cyfrwng mwyaf delfrydol ar gyfer malu gwydredd, prosesu powdr gwag a mwynau, ac fe'u defnyddir fel cyfrwng malu melin bêl mewn cerameg, sment , paent, anhydrin, powdr mwynau anorganig a diwydiannau eraill.
Mae pêl malu 80% Alwmina yn un cyfrwng malu melin delfrydol, gall gadw'r purdeb a gwella sefydlogrwydd y deunyddiau malu yn enwedig y gwydredd ceramig. Mae peli ceramig alwmina uchel fel pêl malu gyda deunyddiau crai o ansawdd uchel yn ogystal â'r peli ceramig alwmina canol yn cael eu cynhyrchu gyda'r dechnoleg ganlynol: technoleg sychu chwistrellu uwch, pwysedd isostatig awtomatig llawn sych a thechnoleg sintering odyn rholer tymheredd uchel.
Maint Peli Ceramig Alwmina 80%:
Maint 1.Normal: 20mm, 25mm, 30mm, 40mm, 50mm, 60mm. 70mm Mae'r meintiau hyn y mae ein ffatri yn eu cynhyrchu'n rheolaidd, mae llawer ohonynt mewn stoc fawr.
2. Gallwn ddarparu'r meintiau eraill yn ôl gofynion cwsmeriaid, dim ond dweud wrthym beth sydd ei angen arnoch chi.
Ball Malu Alwmina Uchel,yn uwch na'r peli alwmina cyffredin. Pan fydd yn gweithio, ni fydd y bêl yn llygru'r deunyddiau malu, felly gall gadw'r purdeb a gwella sefydlogrwydd deunyddiau malu yn enwedig y gwydredd ceramigBall Malu Alwmina 92%,Oherwydd ei briodweddau rhagorol megis cryfder uchel, caledwch uchel, ymwrthedd gwisgo uchel, penodoldeb uchel, maint bach, ymwrthedd tymheredd uchel, ymwrthedd cyrydiad, a dim llygredd, defnyddir peli malu alwmina yn eang mewn amrywiol serameg, enamelau, gwydr, cemegol a ffatrïoedd eraill. Gorffen a phrosesu dwfn o ddeunyddiau garw a chaled, fel corff malu offer malu dirwy megis melinau pêl, melinau pot, a melinau dirgryniad.95% Ball Malu Alwmina Uchelyn cael manteision dwysedd uchel, caledwch uchel, ymwrthedd gwisgo uchel, ac ati, ac fe'u defnyddir yn eang mewn ffatrïoedd ceramig, ffatrïoedd sment, ffatrïoedd enamel, ffatrïoedd gwydr a melinau pêl eraill fel cyfryngau malu ar gyfer deunyddiau crai ceramig a gwydreddau. Yn ystod y broses malu / malu, nid yw'r peli ceramig yn torri ac yn halogi'r deunydd sgraffiniol.
| Math | ZC-80 | ZC-92 | ZC-95 |
| Cynnwys Al2O3(%) | Yn fwy na neu'n hafal i 80 | Yn fwy na neu'n hafal i 92 | Yn fwy na neu'n hafal i 95 |
| Arsugniad dŵr (%) | Llai na neu'n hafal i 0.02 | Llai na neu'n hafal i 0.01 | Llai na neu'n hafal i 0.005 |
| Colli crafiadau (%) | ＜0.011 | ＜0.010 | ＜0.0084 |
| Swmp Dwysedd (g/cm3) | Yn fwy na neu'n hafal i 3.63 | Yn fwy na neu'n hafal i 3.65 | Yn fwy na neu'n hafal i 3.68 |
| Cryfder malu (N/PC) | - | Yn fwy na neu'n hafal i 2000 | Yn fwy na neu'n hafal i 2000 |
| Caledwch Mohs (graddfa) | 8.5-9.0 | 9 | 9 |
Sut i wneud y gorau o'r broses malu yn Ball Mill ar gyfer Alumina Ball:
1. Yn y sefyllfa o malu gwlyb
Fel arfer, ni ddylai cyfanswm taliadau'r peli alwmina mewn un felin bêl fod yn llai na 55% o gyfanswm cynhwysedd y felin bêl.
Fformiwla empirig o faint pêl alwmina wedi'i wefru i mewn i felin bêl:
M=3.14xR2xDxLx25%+1000
Sylw M= maint pêl alwmina wedi'i wefru(kg)
D{0}}Dwysedd pêl alwmina(g/cm)
R{0}}Radiws y felin bêl L=Hyd Melin Bêl
Cyfran bêl malu alwmina:
Ar gyfer melin bêl newydd ddisglair wedi'i gosod, mae cyfran y peli alwmina yn dibynnu ar gynhwysedd y felin bêl a choethder y deunyddiau crai malu
|
Capasiti melin bêl (MT) |
Malu deunyddiau crai |
Maint bwydo |
cyfrannedd |
|
>15MT |
Corff gwyrdd |
>1.5cm |
Φ30:Φ40:Φ50:Φ60 2:3:3:2 neu 2:4:3:1 |
|
2 .5MT, 5MT |
Gwydredd |
Φ30:Φ40:Φ50:Φ60 3:4:2:1 |
|
|
Gwydredd |
Φ30:Φ40:Φ50 3:5:2 |
Maint ail-lenwi pêl alwmina
Swm ail-lenwi=Maint pêl sylfaenol*Colli traul pêl*Amser malu
2. Yn y sefyllfa o malu sych:
Defnyddir malu sych yn eang mewn mwyngloddio, diwydiannau cerameg, fe wnaethom ddatblygu peli alwmina wedi'u perfformio'n dda ar sefyllfa malu sych gyda cholli traul llawer is, mae'n helpu i ddatrys problem halogiad deunyddiau.
Mae cyfran y bêl alwmina ar gyfer malu sych yn dibynnu ar galedwch a fineness y deunydd crai malu, a siarad yn gyffredinol, ffurfiodd CIP bêl malu a ddefnyddir ar gyfer malu sych.
Dull profi colli traul pêl alwmina:
Y dull hwn yw'r dull profi domestig Tsieineaidd, rhowch samplau pêl alwmina i mewn i jar polywrethan, gan brofi'r golled gwisgo yn yr amser uned.
Yn gyntaf, rhowch bêl alwmina 4kg a dŵr 4L yn y jar malu, rhowch y jar yn y peiriant profi, malu 2h ar y chwyldro o 80 r / min. Tynnwch y samplau allan i'w sychu a chael pwysau M1.
Yn ail, rhowch y samplau uchod eto yn y jar, ychwanegu dŵr 4L, malu 24 awr ar yr un chwyldro o 80 r / min.
Yn drydydd, tynnwch y samplau'n sych a chael pwysau M2.
Yn bedwerydd, gan brofi diamedr cyfartalog y samplau, cael diamedr cyfartalog D.
Yn bumed, cyfrifiad colli traul:
EWT(%o ){0{0}KD M 1-M2 )M 1
Fformiwla empirig: EWT(%o)= (M1-M2)M1/24 /100*1000*D
Tagiau poblogaidd: alwmina uchel diwydiannol 80% 92% al2o3 peli cyfryngau malu ceramig a ddefnyddir mewn melin gwlyb neu sych, alwmina uchel diwydiannol Tsieina 80% 92% al2o3 peli cyfryngau malu ceramig a ddefnyddir mewn gweithgynhyrchwyr melin gwlyb neu sych, ffatri
